Bomba Centrífuga Monoestágio Schneider

As bombas centrífugas Schneider atendem diferentes necessidades de bombeamento de água e outros líquidos, com modelos destinados a aplicações residenciais, agrícolas, comerciais e industriais. Além disso, a linha de bombas centrífugas monoestágio Schneider reúne diferentes configurações de potência, conexões, materiais e características hidráulicas. Por isso, a escolha do modelo deve considerar as condições reais da instalação, como vazão, altura manométrica, tubulação, tipo de líquido e aplicação.

Na Rhino Bombas, você encontra diferentes opções de motobombas centrífugas Schneider, incluindo as séries BC-91, BC-92, BC-21, BC-22, BC-23, MSA-21, MSA-22, FIT e MCI.

Se você já sabe qual modelo procura ou precisa de ajuda para identificar a bomba adequada, nossa equipe pode auxiliar na especificação.

O que é uma bomba centrífuga monoestágio?

A bomba centrífuga monoestágio utiliza um único estágio hidráulico para transferir o líquido por meio da rotação do rotor. O movimento do rotor transforma a energia mecânica do motor em energia hidráulica, permitindo transportar o líquido pela instalação. Essas bombas são utilizadas em sistemas de abastecimento, irrigação, refrigeração, processos industriais e diversas outras aplicações. Por isso, a configuração necessária depende das condições do sistema. Assim sendo, uma bomba com maior potência nem sempre representa a melhor escolha. O ponto de operação deve ser compatível com a vazão e a altura manométrica exigidas pela instalação.

Aplicações das bombas centrífugas Schneider

As diferentes linhas Schneider permitem atender aplicações com características bastante distintas.

Entre as principais estão:

• Abastecimento residencial;
• Abastecimento predial;
• Chácaras;
• Agricultura;
• Irrigação;
• Instalações industriais;
• Sistemas de refrigeração;
• Ar-condicionado;
• Cabines de pintura;
• Fontes e cascatas;
• Sistemas de prevenção e combate a incêndio;
• Drenagem de águas servidas e pluviais;
• Bombeamento de efluentes não fibrosos;
• Processos industriais específicos;
• Bombeamento de determinados produtos químicos.

A aplicação deve sempre ser relacionada às características do modelo escolhido. Nem todas as bombas centrífugas Schneider são indicadas para os mesmos líquidos ou condições de trabalho.

Modelos de Bombas Centrífugas Schneider

Bomba Centrífuga Schneider BC-91

A BC-91 Schneider é uma motobomba centrífuga monoestágio voltada para aplicações como residências, chácaras, abastecimento predial, agricultura e determinadas instalações industriais.

A série possui versões BC-91 S e BC-91 T, com diferentes configurações construtivas. Os modelos podem utilizar rotor fechado de alumínio ou configurações com rotor de bronze, além de diferentes opções de selo mecânico.

A BC-91 também possui opções monofásicas e trifásicas conforme a configuração. Para aplicações com água acima de 70 °C, a Schneider indica configuração específica com rotor de bronze e selo mecânico de Viton®.

Configurações da BC-91

A linha inclui modelos com diferentes potências e configurações elétricas, incluindo:

• BC-91 S;
• BC-91 T;
• BC-91 S com rotor de bronze;
• BC-91 T com rotor de bronze;
• Versões mancalizadas.

A seleção deve considerar a vazão e a altura manométrica necessárias para a instalação.

Bomba Centrífuga Schneider BC-92

A BC-92 Schneider é uma bomba centrífuga monoestágio indicada para abastecimento de água, chácaras, instalações prediais, agricultura, indústrias e, em configurações específicas, sistemas de refrigeração.

A série possui versões BC-92 S e BC-92 T, com diferentes configurações de potência, conexões e características hidráulicas.

Os modelos utilizam caracol de ferro fundido GG-15, rotor fechado de alumínio e selo mecânico composto por aço inox AISI-304, buna N, grafite e cerâmica. Ainda assim, existem ainda opções com rotor de bronze e selo de Viton® para aplicações específicas.

Configurações da BC-92

A linha possui diferentes versões, incluindo:

• BC-92 S 1A;
• BC-92 S 1B;
• BC-92 S 1C;
• BC-92 T;
• BC-92 R 2 1/2;
• BC-92 F 2 1/2.

As configurações possuem diferentes potências, diâmetros de sucção e recalque e opções de motor.

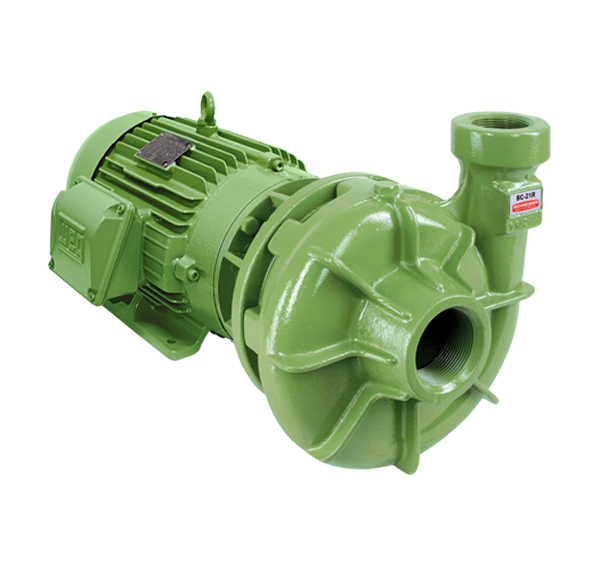

Bomba Centrífuga Schneider BC-21

A BC-21 Schneider é uma motobomba centrífuga monoestágio destinada a instalações que necessitam de diferentes configurações hidráulicas para abastecimento, irrigação e aplicações industriais.

A série é utilizada em sistemas de irrigação, abastecimento predial, refrigeração, prevenção e combate a incêndio e processos industriais.

Sua construção utiliza caracol de ferro fundido GG-20, intermediário de ferro fundido GG-15 e rotor de ferro fundido GG-15. A linha possui versões com bocais roscados e flangeados.

Modelos BC-21 Schneider

• BC-21 R 1 1/4;
• BC-21 R 1 1/2;
• BC-21 R/F 2;
• BC-21 R/F 2 1/2.

A escolha entre as configurações deve considerar a vazão, a altura manométrica e as características da tubulação.

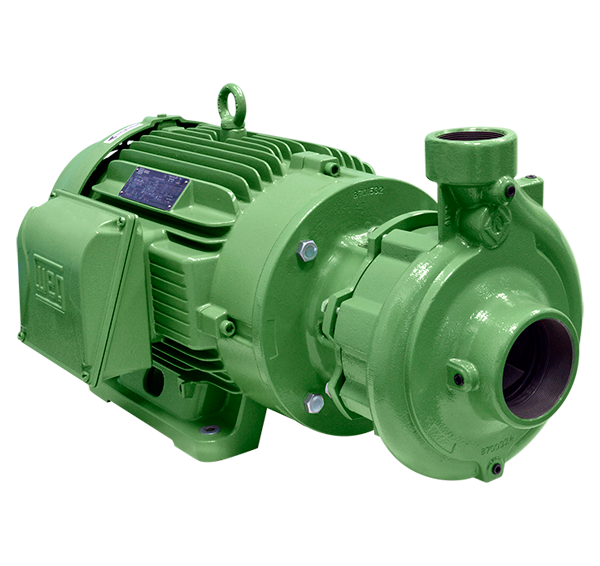

Bomba Centrífuga Schneider BC-22

A BC-22 Schneider é uma bomba centrífuga monoestágio desenvolvida para aplicações que exigem diferentes capacidades hidráulicas e configurações de instalação.

A linha atende aplicações de irrigação, abastecimento predial, refrigeração, prevenção e combate a incêndio e processos industriais.

Os modelos possuem caracol em ferro fundido GG-20, intermediário em ferro fundido GG-15 e diferentes configurações de rotor. Os modelos menores utilizam rotor de alumínio, enquanto outras versões utilizam rotor de ferro fundido.

Modelos BC-22 Schneider

• BC-22 R 1A;
• BC-22 R 1B;
• BC-22 R 1 1/4;
• BC-22 R 1 1/2;
• BC-22 R/F 2.

Também existem configurações com bocais roscados ou flangeados, de acordo com o modelo.

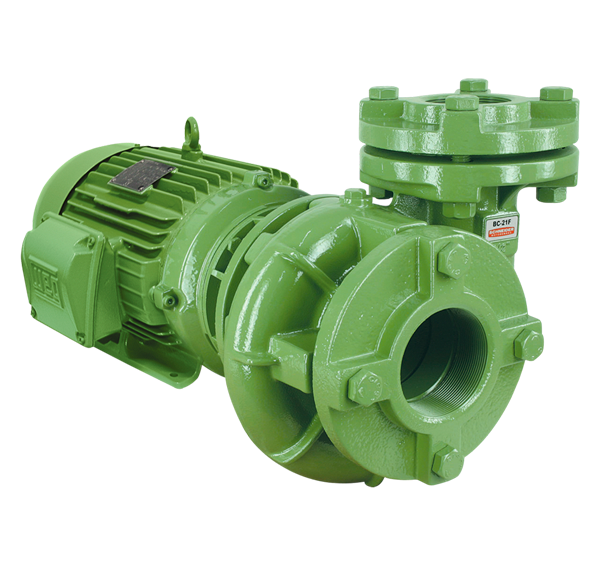

Bomba Centrífuga Schneider BC-23

A BC-23 Schneider é uma bomba centrífuga monoestágio para aplicações de abastecimento, irrigação, refrigeração, sistemas de prevenção e combate a incêndio e processos industriais.

A série utiliza caracol de ferro fundido nodular, intermediário de ferro fundido GG-15 e rotor de ferro fundido GG-15. A construção foi desenvolvida para atender diferentes condições de bombeamento e instalação.

Modelos BC-23 Schneider

A série possui diferentes configurações de conexões e características hidráulicas, incluindo modelos com bocais roscados e flangeados.

Entre as configurações estão:

• BC-23 R 1 1/4;
• BC-23 R 1 1/2;
• BC-23 R 2;
• BC-23 F 2.

A escolha deve ser realizada conforme a vazão, altura manométrica, diâmetros das tubulações e condições da instalação.

Bomba Centrífuga Schneider MSA-21

A MSA-21 Schneider foi desenvolvida para o bombeamento de líquidos que possuem sólidos em suspensão, dentro dos limites especificados para cada configuração.

Por utilizar rotor semiaberto, a série atende aplicações diferentes das bombas centrífugas destinadas exclusivamente a líquidos limpos.

A MSA-21 utiliza caracol de ferro fundido GG-20, intermediário de ferro fundido GG-15 e rotor semiaberto de ferro fundido nodular. Também, possui versões com bocais roscados e flangeados.

Configurações da MSA-21

A linha possui diferentes configurações de potência, diâmetro e passagem de sólidos.

Entre as opções estão versões:

• MSA-21 R 1 1/4;
• MSA-21 R 1 1/2;
• MSA-21 R/F 2;
• MSA-21 R/F 2 1/2;
• Configurações com diferentes diâmetros de sucção e recalque;
• Diferentes capacidades hidráulicas.

O tamanho dos sólidos presentes no líquido deve ser considerado na seleção. Para líquidos com material abrasivo, é necessário verificar previamente a especificação dos materiais da bomba.

Bomba Centrífuga Schneider MSA-22

A MSA-22 Schneider é uma motobomba centrífuga para líquidos com sólidos em suspensão, conforme os limites definidos para cada configuração.

A série é indicada para aplicações como bombeamento de efluentes não fibrosos, drenagem, irrigação e determinados processos industriais.

O conjunto utiliza caracol de ferro fundido GG-20, intermediário de ferro fundido GG-15 e rotor semiaberto de ferro fundido nodular.

Configurações da MSA-22

A série possui diferentes potências e configurações hidráulicas, incluindo versões com bocais roscados e flangeados.

A passagem máxima de sólidos varia conforme o modelo. Portanto, a especificação deve considerar o diâmetro dos sólidos presentes no líquido, além da vazão e da altura manométrica.

Para água com material abrasivo, consulte previamente a especificação adequada dos materiais.

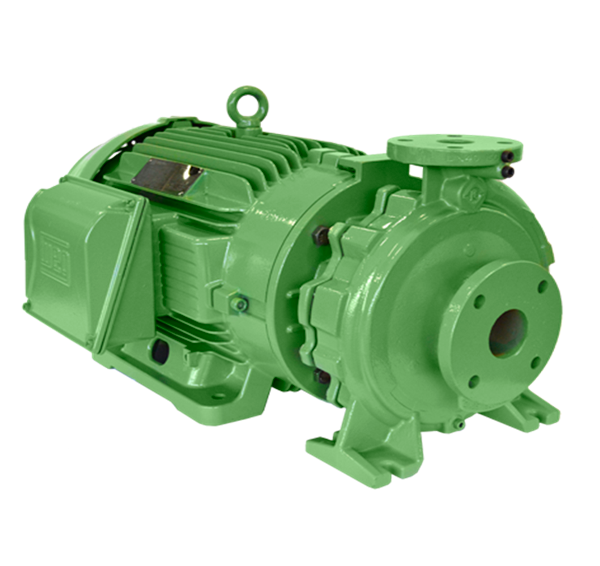

Bomba Centrífuga Schneider FIT

A Série FIT Schneider reúne bombas centrífugas horizontais monoestágio destinadas ao bombeamento de líquidos limpos ou turvos sem sólidos em suspensão.

A linha possui versões monobloco e mancalizadas, permitindo diferentes configurações de instalação e manutenção.

Nas versões mancalizadas, a construção segue características de bombas centrífugas horizontais com corpo espiral bipartido e sistema back pull-out. Assim, as versões monobloco integram a bomba e o motor no mesmo conjunto.

A Série FIT possui diversas configurações de diâmetro, potência e rotor. Dessa forma, o modelo deve ser selecionado de acordo com o ponto de operação do sistema.

Bomba Centrífuga Schneider MCI

A MCI Schneider é uma linha de motobombas destinada a aplicações específicas com determinados produtos químicos e líquidos industriais.

A série deve ser selecionada com atenção à compatibilidade química entre o líquido bombeado e os materiais construtivos da bomba.

Os modelos MCI utilizam componentes em aço inoxidável AISI-316 em partes importantes do conjunto, de acordo com a configuração.

A linha possui configurações MCI-RE e MCI-RQ, com diferentes características construtivas e de aplicação.

A MCI não deve ser especificada somente pela vazão e pela altura manométrica. A compatibilidade química do líquido com os materiais da bomba deve ser verificada antes da instalação.

Como escolher uma bomba centrífuga Schneider?

A escolha da bomba centrífuga Schneider deve partir das condições reais do sistema hidráulico.

Os principais dados necessários são:

• Vazão necessária;
• Altura manométrica total;
• Altura de sucção;
• Distância de recalque;
• Diâmetro das tubulações;
• Comprimento das tubulações;
• Quantidade de curvas e conexões;
• Perdas de carga;
• Tipo de líquido;
• Temperatura do líquido;
• Presença de sólidos;
• Tensão disponível;
• Potência necessária;
• Condições de instalação.

A vazão e a altura manométrica são fundamentais para determinar o ponto de operação da bomba.

Além disso, a potência do motor não deve ser utilizada isoladamente para escolher o equipamento. Uma bomba mais potente não necessariamente será a mais adequada para determinada instalação.

O dimensionamento deve considerar a curva hidráulica do modelo e as características do sistema.

Qual bomba centrífuga Schneider escolher?

Cada linha possui características próprias e atende diferentes necessidades.

BC-91 e BC-92

Indicadas para aplicações como residências, chácaras, abastecimento predial, agricultura e determinadas aplicações industriais.

BC-21, BC-22 e BC-23

Linhas destinadas a diferentes condições de bombeamento, com configurações para irrigação, abastecimento predial, refrigeração, combate a incêndio e aplicações industriais.

MSA-21 e MSA-22

Indicadas para aplicações específicas com líquidos contendo sólidos em suspensão, respeitando os limites de cada modelo.

Série FIT

Indicada para aplicações com líquidos limpos em abastecimento, irrigação, instalações prediais e industriais, refrigeração e sistemas de prevenção e combate a incêndio.

MCI

Destinada a aplicações específicas envolvendo produtos químicos e processos industriais, mediante verificação da compatibilidade química.

Bomba Centrífuga Schneider para Abastecimento de Água

Para abastecimento residencial, predial, comercial ou industrial, a bomba deve ser dimensionada conforme a demanda do sistema.

As linhas BC-91, BC-92, BC-21, BC-22 e BC-23, entre outras configurações Schneider, podem atender diferentes necessidades de abastecimento.

A seleção correta evita trabalhar com uma bomba subdimensionada ou com excesso de capacidade.

Bomba Centrífuga Schneider para Indústria

As aplicações industriais podem exigir características diferentes das instalações convencionais.

Além da vazão e da altura manométrica, devem ser considerados o tipo de líquido, temperatura, presença de sólidos, materiais construtivos e condições de operação.

Para aplicações industriais, a Schneider possui diferentes linhas, incluindo BC-21, BC-22, BC-23, MSA-21, MSA-22, FIT e MCI, cada uma destinada a condições específicas.

Bomba Schneider para líquidos com sólidos

Quando o líquido possui sólidos em suspensão, a seleção da bomba exige atenção especial.

As linhas MSA-21 e MSA-22 possuem rotor semiaberto e foram desenvolvidas para determinadas aplicações com sólidos em suspensão.

O tamanho máximo dos sólidos varia de acordo com o modelo. Portanto, não basta saber que o líquido contém sólidos: é necessário verificar o tamanho e as características do material bombeado.

Bomba Schneider para produtos químicos

Para aplicações com produtos químicos, a compatibilidade entre o líquido e os materiais da bomba é fundamental.

A linha MCI Schneider foi desenvolvida para aplicações específicas envolvendo produtos químicos, tratamento de efluentes, lavação de gases, vinhoto e processos industriais.

Antes da especificação, é necessário informar qual líquido será bombeado e suas condições de operação.

Perguntas frequentes sobre Bombas Centrífugas Schneider

Qual a melhor bomba centrífuga Schneider?

Não existe um único modelo que seja o melhor para todas as aplicações. A escolha depende principalmente da vazão, altura manométrica, líquido bombeado, instalação e condições de operação.

Como escolher uma bomba centrífuga Schneider?

Primeiro, determine a vazão e a altura manométrica necessárias. Depois, avalie o líquido, tubulações, perdas de carga, tensão disponível e demais condições da instalação. Com esses dados, é possível selecionar a curva hidráulica adequada.

Qual a diferença entre BC-91 e BC-92?

As duas linhas são bombas centrífugas monoestágio, porém possuem diferentes configurações hidráulicas, potências, conexões e características construtivas. A seleção deve considerar os dados da instalação.

Qual a diferença entre BC-21, BC-22 e BC-23?

As três linhas possuem diferentes configurações hidráulicas e construtivas. A BC-23, por exemplo, utiliza caracol em ferro fundido nodular e rotor em ferro fundido GG-15. A escolha entre as séries deve considerar a vazão e a altura manométrica exigidas.

Qual bomba Schneider pode trabalhar com sólidos em suspensão?

As linhas MSA-21 e MSA-22 foram desenvolvidas para determinadas aplicações com sólidos em suspensão. A passagem máxima de sólidos depende da configuração escolhida.

Para que serve a bomba Schneider FIT?

A Série FIT atende aplicações com líquidos limpos ou turvos sem sólidos em suspensão, incluindo abastecimento, irrigação, ar-condicionado, instalações prediais e industriais, refrigeração e prevenção e combate a incêndio.

Para que serve a bomba Schneider MCI?

A MCI é destinada a aplicações específicas com produtos químicos e líquidos industriais. A compatibilidade química entre o líquido e os materiais da bomba deve ser verificada antes da especificação.

Como saber qual potência de bomba Schneider preciso?

A escolha da potência exige a análise da vazão e da altura manométrica do sistema. Depois, a curva hidráulica indica o modelo adequado para o ponto de operação.

Solicite seu orçamento de Bomba Centrífuga Schneider

Está procurando uma bomba centrífuga Schneider, mas ainda não sabe qual modelo escolher?

Informe para nossa equipe:

• Vazão desejada;
• Altura ou desnível;
• Distância de bombeamento;
• Diâmetro das tubulações;
• Tipo de líquido;
• Presença de sólidos;
• Tensão disponível;
• Potência, caso já conheça.

Se você já sabe o modelo, informe o código da bomba, como BC-91, BC-92, BC-21, BC-22, BC-23, MSA-21, MSA-22, FIT ou MCI.

A Rhino Bombas pode auxiliar na identificação da configuração adequada para sua necessidade.

Solicite uma cotação pelo WhatsApp e encontre a Bomba Centrífuga Schneider adequada para sua aplicação.
